Рефрижератор
Рефрижератор
| Габаритные размеры автомобиля с надстройкой | |
|---|---|
| Длина | 8 430 |
| Ширина | 2 600 |
| Высота | 3 550 |
| Внешние габариты надстройки | |
| Длина | 6 300 |
| Ширина | 2 600 |
| Высота | 2 500 |
| Погрузочная высота | 1 140 |
| Внутренние габариты надстройки | |
| Длина | 6 125 |
| Ширина | 2 460 |
| Высота | 2 315 |
| Палетность | |
| Палетность | 15 |
| Внутренний объём | |
| Внутренний объём | 34,88 |
| Грузоподъёмность | |
| Грузоподъёмность | 5 135 |
| Вес надстройки | |
| Вес надстройки | 1 770 |
| Коэффициент теплопроводности | |
| Коэффициент теплопроводности | 0,7 |
| Сертификат СПС | |
| Сертификат СПС | нет |
| Технология каркаса | |
| Технология каркаса | Бескаркасный |
| Технология обвязки | |
| Технология обвязки | Клеевая |
| Стенки | |
| Материал утеплителя | экструдированный пенолистирол |
| Материал внешнего покрытия | плакированный металл |
| Материал внутреннего покрытия | плакированный металл |
| Толщина утеплителя боковых стенок | 60 |
| Толщина утеплителя передней стенки | 80 |
| Толщина утеплителя потолка | 80 |
| Количество слоёв | 3 |
| Материал слоёв | плакированный металл+ЭППС+плакированный металл |
| Характеристики | Внутри, по периметру, предусмотрена отбортовка высотой от пола 250 мм из оцинкованного металла |
| Пол | |
| Материал верхнего покрытия | фанера |
| Толщина общая | 105 |
| Материал утеплителя | пенополистирол; |
| Толщина утеплителя | 80 |
| Количество слоёв | 5 |
| Материал слоёв | фанера 24 мм |
| Такелажные петли | нет |
| Характеристики | Монолитная сэндвич-панель, армированная закладными из многослойной фанеры. Слои снизу вверх: плакированный лист 0,55 мм. к +закладные из фанеры и пенополистирол+фанера ФСФ 12мм +фанера ФСФ 12мм (либо транспортировочная фанера) Платформа снизу защищена плакированным металлом от агрессивного воздействия дороги. |

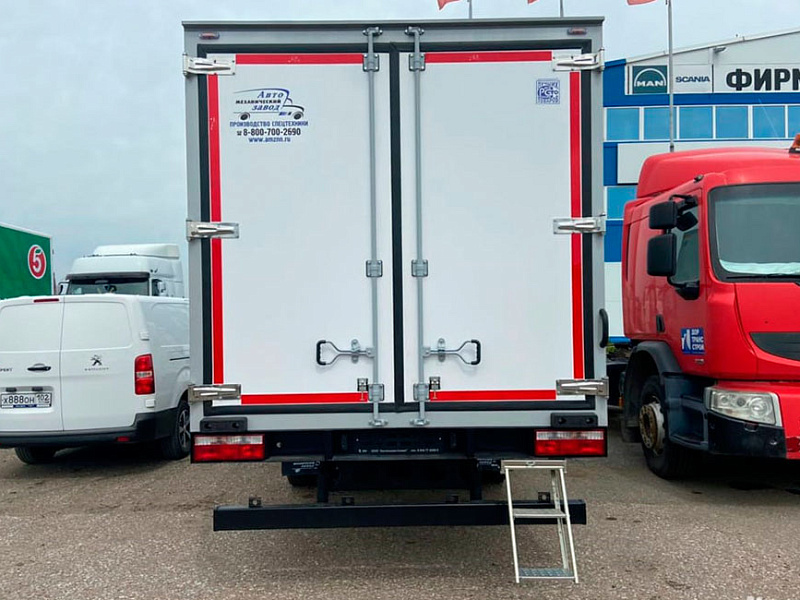

| Задние ворота | |
| Материал утеплителя | экструдированный пенолистирол |
| Материал внешнего покрытия | пластик |
| Материал внутреннего покрытия | плакированный металл |
| Толщина утеплителя | 80 |
| Количество слоёв | 4 |
| Материал слоёв | плакированный металл+ЭППС+фанера 4 мм +пластик армированный стекловолокном |
| Дверной проем материал | оцинкованная сталь |
| Петли, кол-во на створку, шт | 4 |
| Материал фурнитуры | оцинкованная сталь |
| Характеристики | Толщина задних распашных ворот - 85мм. Фурнитура оцинкованная штангового типа:: 1 штанга на дверь (27мм). Обработка штанг акрил-полиуретановой грунт-эмалью Procoat Петли выполнены из нержавеющего металла - 3 петли на дверь. Установлены т-образными фиксаторами дверей в открытом положении. Защита от удара ручками из нержавеющего металла на боковых панелях. Уплотнитель изготовлен из вулканизированного термопластичного эластомера (TPV). |
| Надрамник | |
| Материал | металл |
| Характеристики | Металлическая конструкция изготовленная из конструкционной стали, из Z-образных профилей, без сварных соединений. Не сквозное крепление надрамника к платформе. Перед окраской все детали проходят абразивоструйную обработку (установка абразивоструйная DSMG”). Окраска подрамников — 2-х слойное покрытие 2-х компонентной полиуретановой эмалью. Окраска и сушка производятся в окрасочно-сушильной камере. |
| Электрооборудование | |
| Внешнее освещение | светодиодные огни |
| Внешнее освещение (Описание) | 6 нижних габаритных огней, 4 верхних габаритных огня |
| Внутреннее освещение | светодиодные плафоны, пыле и влаго защищенные |
| Внутреннее освещение (Описание) | 2 |
| Характеристики | В фургоне 2 плафона LED (светодиодные) включение/выключение из кабины водителя принудительное. |
| Комплектация | |
| Закладные под ХОУ | да |
| Крылья | пластик |
| Противооткатный брус | есть |
| Противооткатный брус (Описание) | сталь |
| Боковая защита | есть |
| Боковая защита (Описание) | алюминиевая откидная боковая защита |
| Светоотражающая маркировка | да |
| Лестница выдвижная | есть |
| Лестница выдвижная (Описание) | оцинкованная |
| Дополнительные опции (для каждой опции своя группа полей) | |
| Прочее | |
| Описание | Наружний уголок из анодированного алюминия. Удлинеие заднего свеса рамы шасси. Защита фонарей — бампер. Резиновые отбойники. |
| Гарантийный срок | 24 месяца или 50 000км пробега |
| ЭПТС | специализированный, рефрижератор 57589А |
| СПЕЦИФИКАЦИЯ | Модификация 43089-F5 | Модификация 43089-VA* | |||
|---|---|---|---|---|---|
| Обозначение шасси | 43089-33411-F5 | 43089-38411-F5 | 43089-44411-F5 | 43089-44511-F5 | 43089-0044511-VA |
| Наличие спального места | нет | есть | |||
| Категория | N2 | ||||
| Колесная формула | 4х2 | ||||
| Максимальная скорость, км/ч | 90 (ограничена электронным устройством ограничения скорости) | ||||
| МАССА, кг | |||||
| Полная масса | 9 500 | ||||
| Снаряженная масса шасси* | 3 040 | 3 140 | 3 240 | 3 290 | |
| Грузоподъемность шасси | 6 460 | 6 360 | 6 260 | 6 210 | |
| ГАБАРИТНЫЕ РАЗМЕРЫ, (мм) | |||||
| Длина | 5 985 | 6 990 | 7 845 | 7 845 | |
| Ширина | 2 116 | ||||
| Высота | 2 300 | ||||
| Колесная база | 3 365 | 3 845 | 4 475 | 4 475 | |
| Колея передняя/задняя | 1 710/1 650 | ||||
| Дорожный просвет | 160 | ||||
| Внешний габаритный радиус поворота (по переднему буферу) не более, м | 8,0 | 8,5 | 9,0 | ||
| Угол преодолеваемого подъема, % (град) | 24 (14°) | ||||
| КАБИНА | |||||
| Тип | Цельнометаллическая, тоннельного типа, двухместная | ||||
| Ширина, мм | 1 995 | ||||
| Подвеска кабины | 4-х точечная, спереди на торсионе, сзади на резиноупругих элементах | ||||
| Топливный бак, л | 130/220 | ||||
| Диаметр рулевого колеса (размер руля), мм | 410 | ||||
| ДВИГАТЕЛЬ | Cummins ISF 3.8 S5154 | КАМАЗ 590.11-150 | |||
| Тип | Четырехтактный дизель (Common Rail), с турбонаддувом | ||||
| Экологический класс | 5 | ||||
| Рабочий объем, (л / см³) | 3.8 / 3 760 | ||||
| Степень сжатия | 17,2 | ||||
| Макс. мощность | 112 кВт (152 л.с.) / 2 600 об/мин | 105 кВт (143 л.с.) / 2 600 об/мин | |||
| Макс. крутящий момент | 491 Нм / 1 200 – 1 900 об/мин | 500 Нм / 1300 – 1 800 об/мин | |||
| Подогрев масла и охлаждающей жидкости 220 В | есть | отсутствует | |||
| Сухой вес, кг | 280 | 375 | |||
| Обработка выхлопных газов | SCR (Selective Catalytic Reduction, селективное/выборочное каталитическое восстановление) | ||||
| КОРОБКА ПЕРЕДАЧ | Механическая, 6 ст. (LC6T540B) | ||||
| Передаточные числа | 1 - 6,090 / 2 - 3,650 / 3 - 2,270 / 4 - 1,470 / 5 - 1,000 / 6 - 0,770 / R - 5,640 | ||||
| Сцепление | Однодисковое сухое, привод: гидравлический с пневматическим усилителем | ||||
| Главная передача | Гипоидная | ||||
| Передаточное число г/п | 4,1 | ||||
| ТОРМОЗНАЯ СИСТЕМА | Пневматическая | ||||
| Передние / задние механизмы | Барабанные | ||||
| Вспомогательный моторный тормоз | есть | ||||
| ДИСКИ И ШИНЫ | |||||
| Колесные диски | 6,00х17,5 или 6,75х17,5 | ||||
| Шины | 215/75R17,5 | ||||
| Модель шин | Кама NF202 (рулевые), Кама NR201 (ведущие) | ||||
| ПОДВЕСКА | Рессорная, полуэллиптические рессоры с гидравлическими амортизаторами | ||||
| ЭЛЕКТРОННЫЕ СИСТЕМЫ БЕЗОПАСНОСТИ | Антиблокировочная система ABS, с противобуксовочной системой ASR и системой курсовой устойчивости ESC (Electronic Stability Control) | ||||
| РУЛЕВОЕ УПРАВЛЕНИЕ | Привод с гидроусилителем | ||||
| РАМА | |||||
| Тип рамы | Лестничного типа с лонжеронами постоянного сечения | ||||
| Размер лонжерона, мм | 214 x 70 x 5 | ||||
| Расстояние между лонжеронами, мм | 850 | ||||
* Также планируется, что в дополнение к новому двигателю КАМАЗ 590 на шасси в стандартную комплектацию будут установлены:
- Стабилизатор задней оси;
- Магнитола 2DIN;
- Новый блок управления кондиционером;
- Задние парктроники.
* Базовая комплектация КАМАЗ Компас 9 доступны для заказа в комплектациях без спального и со спальным местом.
** Возможен выбор надстройки с другими параметрами на шасси КОМПАС.
*** Для некоторых габаритов надстройки может потребоваться удлинение колесной базы и заднего свеса шасси.

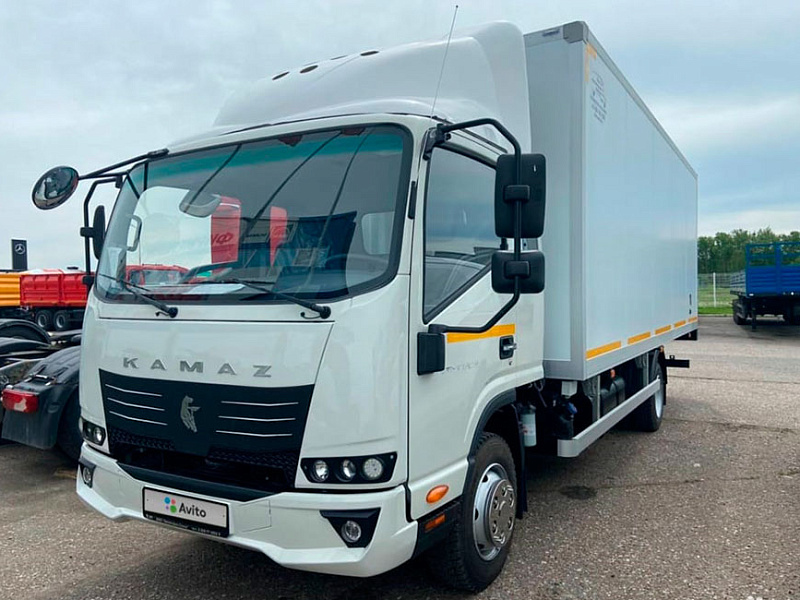

Автомобили-рефрижераторы КАМАЗ Компас 9 используются для перевозки продуктов питания и других товаров, требующих определенной температуры хранения: например, мяса, рыбы, фруктов, лекарств. Транспортные средства оснащены специальными системами охлаждения и обогрева, которые позволяют поддерживать заданную температуру в фургоне автомобиля.
Теперь у вас есть возможность выбрать, с каким двигателем покупать Компас 9. Помимо машин, оснащенных силовым агрегатом Cummins ISF3.8S5154 на 152 л. с., в продаже есть грузовики с дизельным 4-цилиндровым мотором КАМАЗ 590.11-150. При объеме в 3,76 литра двигатель выдает 143 л. с. Максимальный крутящий момент — 500 Нм при 1300–1800 об/мин. Межсервисный интервал ― 20 000 км.
Рама сделана из высокопрочной стали QSTE650. Максимальная грузоподъемность шасси до 6460 кг.
На шасси устанавливается изотермический фургон, изготовленный из сэндвич-панелей, толщина которых от 60 до 85 мм. Габаритные размеры — 6300х2600х2500.
Вместимость – 15 европаллет.

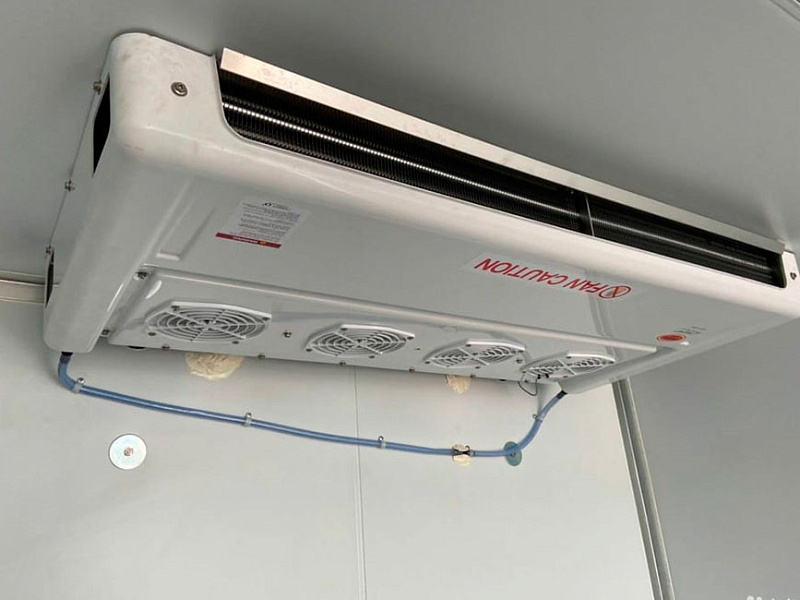

За поддержание температуры отвечает холодильно-отопительная установка, у которой есть возможность поддерживать t от -20 и до +6 °C.

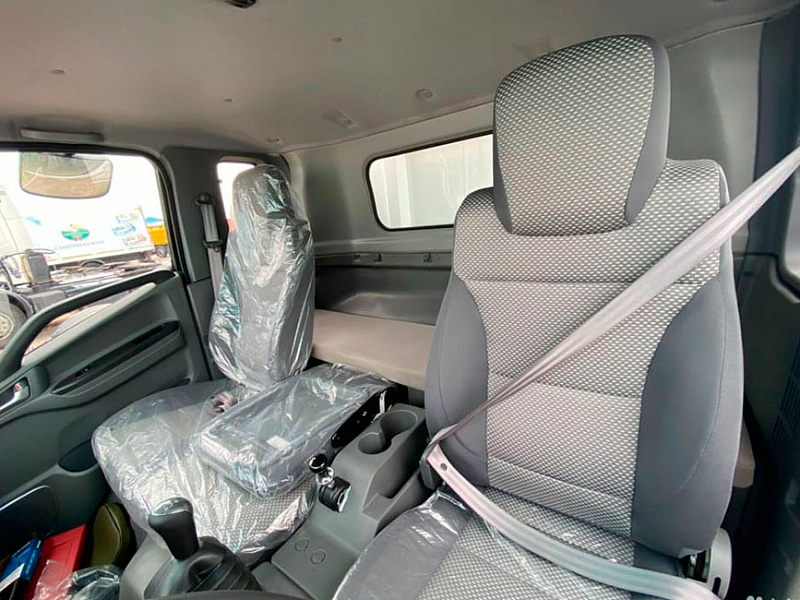

Внутри кабины КАМАЗ Компас 9 есть подсветка, ниши для вещей, кондиционер, магнитола и регулируемые спинки.
Автомобиль оснащен пневматической тормозной системой, а также электронными системами безопасности — ABS, ASR и ESC.
Рефрижератор КАМАЗ Компас 9 можно купить у официального дистрибьютора — в компании «Тракс Восток Рус», где представлена широкая линейка грузовых авто для выполнения различных транспортных задач.
Автомеханический завод — современное крупное предприятие, которое имеет богатый опыт в области изготовления различных автофургонов для грузовиков. Миссия компании — создание качественной и высокотехнологичной автомобильной техники, доступной и привлекательной для клиентов, развитие конкурентоспособности отечественного автопрома.
Производственные площадки Автомеханического завода располагаются в Нижнем Новгороде и Москве. Предприятие было организовано группой единомышленников в 1998 г. и уже в начале 1999 г. был изготовлен первый автофургон. Производственная база завода — это территория площадью 6 Га, на которой расположены:
- механический цех
- 2 сборочных цеха
- цех по производству сэндвич-панелей
- участок установки фургонов на шасси, удлинения шасси, установки гидробортов, дополнительного оборудования
- участок изготовления бортовых платформ
- центральный склад материалов
Автомеханический завод производит широкий спектр различных надстроек для коммерческой техники:
- фургоны (в т.ч. фургоны спецназначения)
- бортовые платформы
- прицепная техника
- дополнительное оборудование
- цельнометаллические автомобили
- эвакуаторы
- краны-манипуляторы
- автогидроподъемники
- самосвалы
- многофункциональные комплексы
